编制说明
应用于污染源的水质在线丝瓜视频网页版系统（以下简称水质在线丝瓜视频网页版系统）主要由以下三部分构成：
1.排放口规范化
2.丝瓜视频网页版仪安装运行
3.数据传输
为了方便说明及向用户明确各个主要环节的技术要求，基于上述三部分内容，丝瓜视频在线播放在提交给您的技术方案中将细述为下述五部分：
第一部分 排放口规范化
第二部分 站房建设
第三部分 丝瓜视频网页版仪配置选型
第四部分 仪器安装与调试
第五部分 数据传输
依照现场实际情况，按环保部门的要求，在指定排放口安装相关水质在线丝瓜视频网页版仪，对文件中要求的相关水质参数（总铅、总铜、总锌、总镉、总砷、pH、流量等）进行丝瓜视频网页版，以达到相关管理及监管部门对现场处理水质的实时监控和管理。
排放口规范化

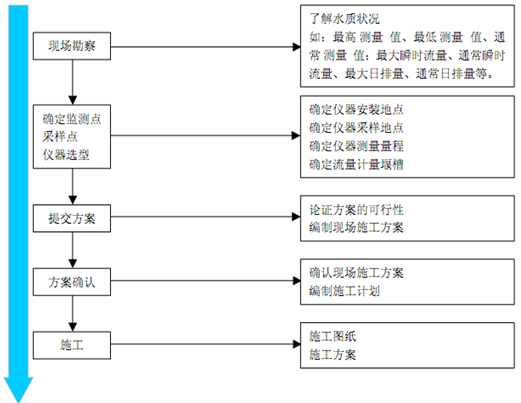

1、排放口规范化流程
2、排放口的规范化
2.1 依据现场流量情况选用相关规格的堰、槽，材质选用优质不锈钢。
2.2 排放口的规范化工作围绕堰、槽（下述说明以巴歇尔槽为例）的安装进行：
a) 定制堰、槽
b) 嵌入堰、槽
c) 对堰、槽外围进行浇制
d) 外围装饰
2.3 堰、槽的进水段应保持 2~5 米的直流缓冲区域，在该区域内不允许有任何支流汇入，水面应平稳。在堰、槽入口处安装超声波液位探头。
2.4 堰、槽的出水段应保持顺畅，不得有任何阻碍物，不得抬高水位形成滞流区域（允许形成落差）。
2.5具体排放口规范化
a) 排放口排放方式下的排放口规范化

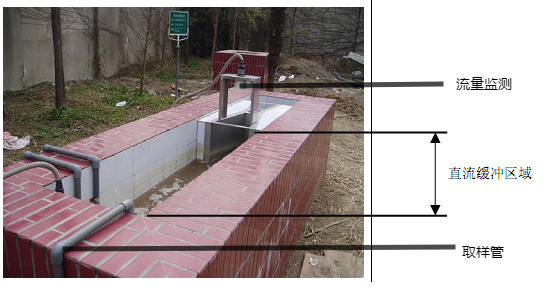

直流缓冲区设计图

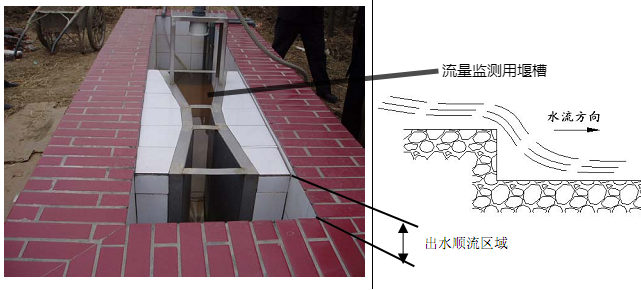

出水顺流区域设计图
规范化的排放口可以是露天方式，也可以是地下方式，同时用于流量丝瓜视频网页版设备的供电和COD、氨氮、pH、流量的丝瓜视频网页版所需的水样采集和回水管道均要高于采样点的水面。

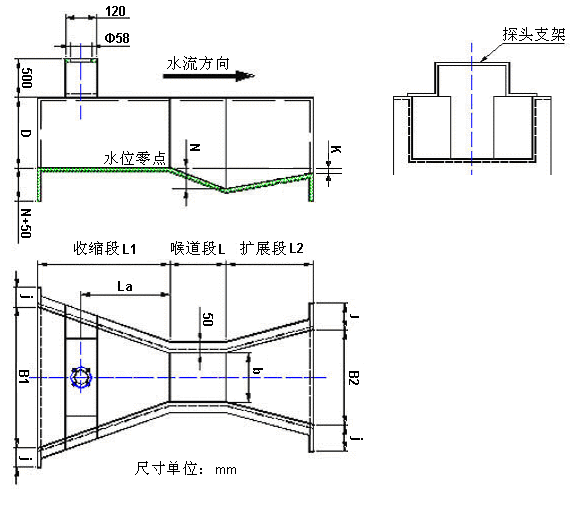

2.6巴歇尔槽的设计
巴歇尔槽是明渠流量计用于污水排放量实时丝瓜视频网页版的流量测量辅助装置，其设计的尺寸大小和安装方式均直接影响到流量测量的准确度。巴歇尔槽的材质一般为8mm 厚的玻璃纤维不饱和聚酯复合材料（玻璃钢）。也可以是不锈钢金属材质，要求一定要防腐蚀，不能与污水发生任何反应且自身不能发生锈蚀现象。根据污水的流量，当流量越大时，相应增加壁厚，本项目采用8mm玻璃钢货2mm不锈钢材质制作巴歇尔槽。
巴歇尔槽制作时应注意一下几点事项：
· 内部尺寸准确。内表面光滑、平整。
· 的尺寸与渠道安装有关，请用户根据现场情况而定。
· 巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
· 巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
· 巴歇尔槽的上游应有大于5 倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。（参见下图）
· 巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。
根据实际水流量为每天3000吨可计算出每小时的流量为125吨，可根据下表来选择巴歇尔槽的各相关尺寸：
|
流量 （吨/小时） | 喉道段（单位：mm） | 收缩段（单位：mm） | 扩散段（单位：mm） | ||||||
| b | L | N | B1 | L1 | La | B2 | L2 | K | |
| <20 | 25 | 76 | 29 | 167 | 356 | 237 | 93 | 203 | 19 |
| <50 | 51 | 114 | 43 | 214 | 406 | 271 | 135 | 254 | 22 |
| <120 | 76 | 152 | 57 | 259 | 457 | 305 | 178 | 305 | 25 |
| <400 | 152 | 305 | 114 | 400 | 610 | 407 | 394 | 610 | 76 |
站房建设

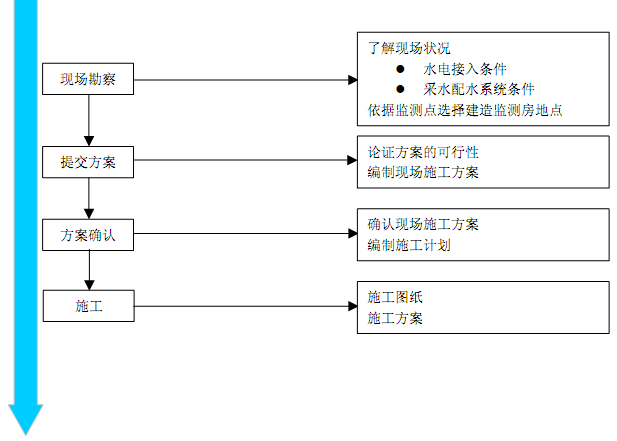

1、站房建设流程
2、站房建设要求
2.1站房的选址
站房选址应遵循距离排放口取样点的就近原则，建议站房与排放口取样点的直线距离不超过20m。也可以将站房直接选在排污管的上方，这样可以节省空间，同时将取样点与丝瓜视频网页版房的距离缩短。
2.2管道铺设
在站房与取样点之间无任何障碍或站房与取样点之间铺设的地面管道在与企业协商后确定不会对企业正常生产条件和环境造成影响的情况下，可将取样管和增加了套管保护的线缆直接铺设在地面上，一般距离地面10cm左右的高度。

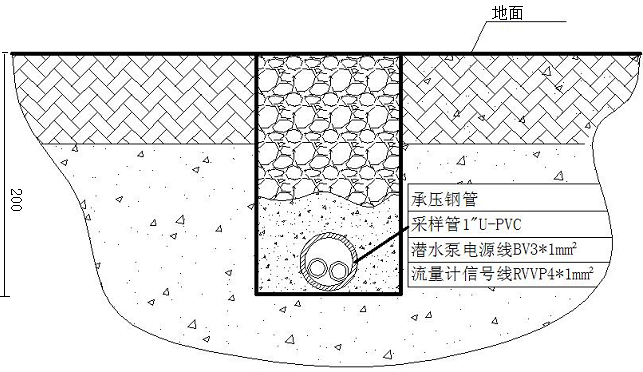

地下取样管铺设图
管道铺设还必须确保水样的取样点与丝瓜视频网页版仪器的水样进口之间的落差不小于0.5米，目的是确保水样在检测完后能回流到源水处，进一步减少取样管道结冰的可能性。

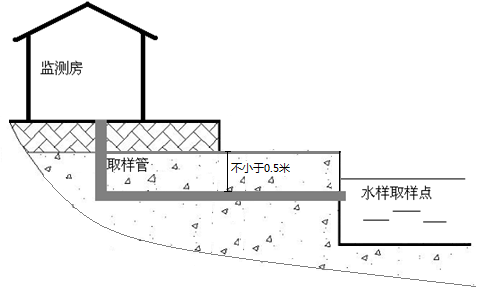

取样管形成落差图
2.3站房建设
站房的结构材料必须符合丝瓜视频网页版用房所在区域的安全要求（如防火、防腐），一般宜采用厚度≥0.75cm彩钢板（钢板厚度≥0.5mm，填充泡沫密度≥12g/cm2），防滑瓷砖铺地；站房具有密封性较好、结构牢固的窗户和门；站房内具备丝瓜视频网页版仪正常工作所需的配套电气系统（含接地装置）、设备避雷系统和上下水系统。用房面积不小于7.0m2，并应保证室内净宽度不小于2.0m，净高不小于2.5m。

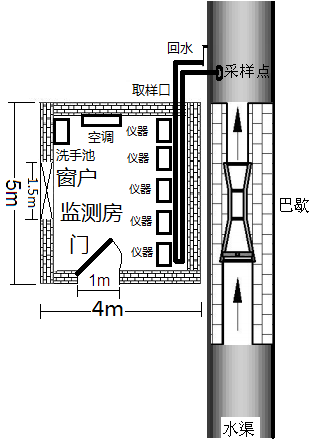

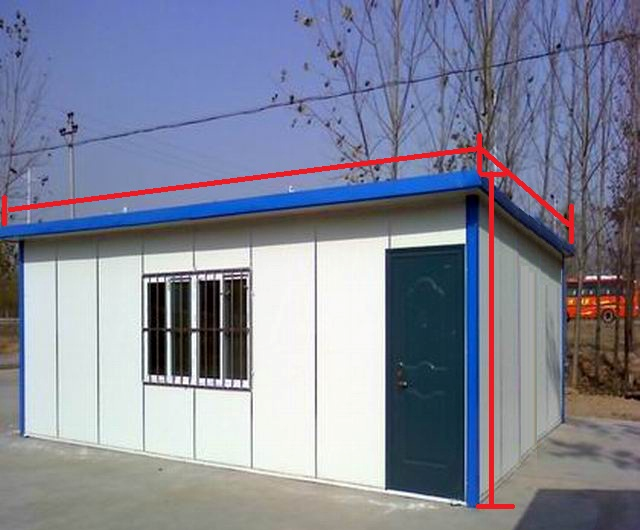

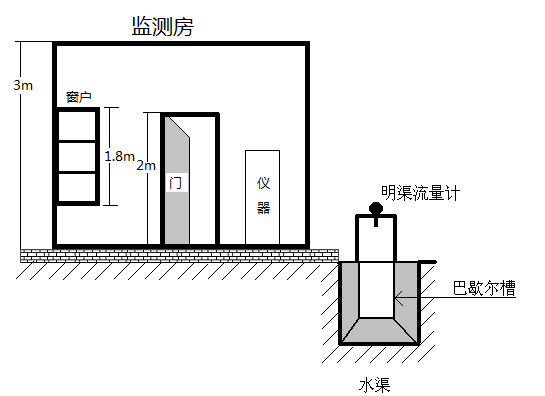

站房图

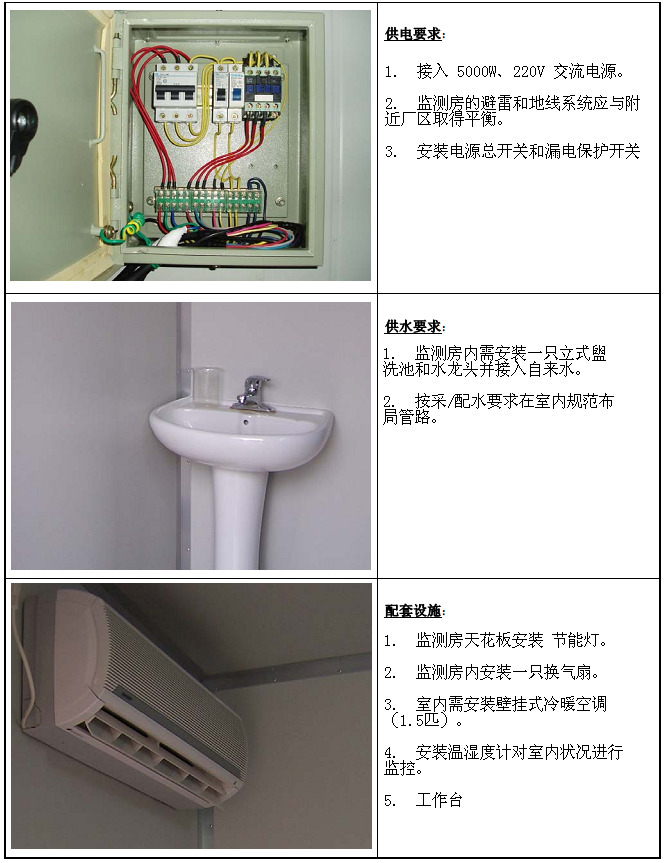

站房在建成后会提供供电系统，供电电压为AC220V，50Hz，电源容量不小于5kVA。电压稳定性达不到丝瓜视频网页版仪要求时，还会配置稳压电源；站房内的在线丝瓜视频网页版系统和电气系统采用单独接地方式，接地电阻不大于1Ω；丝瓜视频网页版站房内会安装暖气和空调，以保证室内环境温度、相对湿度等应符合工业自动化仪表工作条件的要求，其中空调设备能在停电恢复后自动启动；站房内采用节能灯照明。
丝瓜视频网页版仪位配置选型

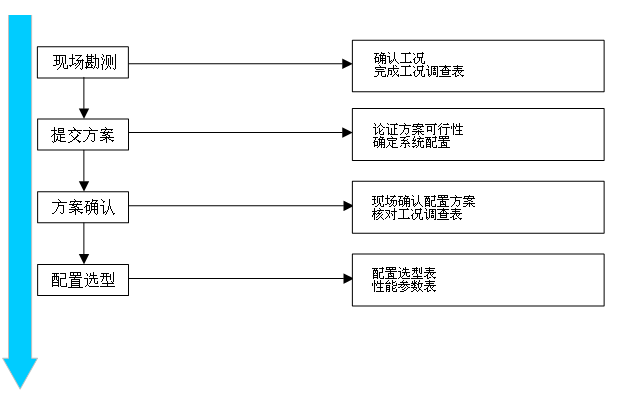

1、丝瓜视频网页版仪配置选型流程
2、丝瓜视频网页版仪、设备选型清单
根据用户的实际需求和现场考察的结果，特对水质在线丝瓜视频网页版系统进行如下配置选型：
| 丝瓜视频网页版仪名称 | 型号/规格 | 生产厂家 |
| 总铅在线丝瓜视频网页版仪 | 杭州丝瓜视频在线播放科技有限公司 | |
| 总铜在线丝瓜视频网页版仪 | 杭州丝瓜视频在线播放科技有限公司 | |
| 总锌在线丝瓜视频网页版仪 | 杭州丝瓜视频在线播放科技有限公司 | |
| 总镉在线丝瓜视频网页版仪 | 杭州丝瓜视频在线播放科技有限公司 | |
| 总砷在线丝瓜视频网页版仪 | 杭州丝瓜视频在线播放科技有限公司 | |
| 在线pH计 | 杭州丝瓜视频在线播放科技有限公司 | |
| 超声波流量计 | 杭州丝瓜视频在线播放科技有限公司 |
3丝瓜视频网页版仪、设备功能简介、性能参数及标准规范
3.1总铅在线丝瓜视频网页版仪产品资料
| 测量方法： | 阳极溶出伏安法 |
| 测量范围： | （0-1）mg/L 铅，能覆盖目前国内任何污水排放口所排放的污水或地表水中总铅的在线丝瓜视频网页版。 |
| 测量准确度： |
准确度: ±10%， 重复性: <5%， |
| 零点漂移 | ± 0.001mg/L |
| 量程漂移 | ± 10% |
| MTBF（无故障运行时间） | ≥720 h/次 |
| 实际水样比对 | ±10% |
| 测量方式： | 可实现多种选择，定时测量可实现每天在任何用户想丝瓜视频网页版的时间来启动仪器进行测量；等时测量可实现每天固定时间间隔每几个小时自动启动仪器进行测量；连续测量可实现自动一个接一个的样品测量，可用于产品验收和相关技术认证；手动测量可实现用户现场随时启动测量，可用于现场实验比对和设备安装调试。 |
| 测量耗时： | 可任意设定，一般15min，国家标准法测量一个样品的时间是固定的，目的是保证任何水样都能准确测量，T8000—Pb通过反应时间的任意设定保证了任何水样都能准确获得丝瓜视频网页版结果。 |
| 校正方式： | 自动定时校正或手动校正，其中校正用标准溶液可按用户水样实际总铅含量范围按就近原则进行配置和设定，因为用户要丝瓜视频网页版的水样一般都局限在一定的范围内，通过就近原则配置与用户实际水样总铅含量接近的标准溶液来校正仪器可大大调高测量的准确度。 |
| 试剂消耗： | 每次测量过程中每种试剂仅消耗1mL，测量完后试剂被排放到一个大容量的回收容器中，整体试剂更换时间大大延长。 |
| 仪器内部取样： | 采用注射泵，注射泵与蠕动泵相比特点是寿命长，不存在像泵管等这样的易老化部件，注射泵使用寿命可伴随仪器终生，每一年只须更换一次注射器就可以了。 |
| 仪器外部取样： | 分别提供潜水泵和自吸泵两种方式，一般潜水泵方式用于水样点与地面落差过大（通常超过2米）的情况，自吸泵用于水样点与地面落差少于2米的情况。 |
| 维护周期： | 如果每天测量24个样，则每半年更换一次试剂，其他情况可依次类推，试剂消耗成本为每年不超过1000元；根据实际水样情况每三个月清洗一次外部取样泵的过滤网；每六个月清洗一次定量管或选择更换一次定量管。 |
| 预处理装置： | 预处理装置在每次测量完毕后会自动进行冲洗维护，同时预处理装置单独具有控制箱，可单独人工进行清洗维护。 |
3.2总镉在线丝瓜视频网页版仪产品资料
| 测量方法： | 阳极溶出伏安法 |
| 测量范围： | （0–0.1/0.5/1/2/5）mg/L 镉，能覆盖目前国内任何污水排放口所排放的污水或地表水中总镉的在线丝瓜视频网页版。 |
| 测量准确度： |
准确度:>1mg/L时<5%，<1mg/L时<±0.1mg/L， 重复性:>1mg/L时<3%，<1mg/L时<±0.5mg/L， |
| 零点漂移 | ± 0.001mg/L |
| 量程漂移 | ± 10% |
| MTBF（无故障运行时间） | ≥720 h/次 |
| 实际水样比对 | ±10% |
| 测量方式： | 可实现多种选择，定时测量可实现每天在任何用户想丝瓜视频网页版的时间来启动仪器进行测量；等时测量可实现每天固定时间间隔每几个小时自动启动仪器进行测量；连续测量可实现自动一个接一个的样品测量，可用于产品验收和相关技术认证；手动测量可实现用户现场随时启动测量，可用于现场实验比对和设备安装调试。 |
| 测量耗时： | 可任意设定，一般15min，国家标准法测量一个样品的时间是固定的，目的是保证任何水样都能准确测量，T8000—Cd通过反应时间的任意设定保证了任何水样都能准确获得丝瓜视频网页版结果。 |
| 校正方式： | 自动定时校正或手动校正，其中校正用标准溶液可按用户水样实际总镉含量范围按就近原则进行配置和设定，因为用户要丝瓜视频网页版的水样一般都局限在一定的范围内，通过就近原则配置与用户实际水样总镉含量接近的标准溶液来校正仪器可大大调高测量的准确度。 |
| 试剂消耗： | 每次测量仅消耗4mL试剂。 |
| 仪器内部取样： | 采用注射泵，注射泵与蠕动泵相比特点是寿命长，不存在像泵管等这样的易老化部件，注射泵使用寿命可伴随仪器终生，每一年只须更换一次注射器就可以了。 |
| 仪器外部取样： | 分别提供潜水泵和自吸泵两种方式，一般潜水泵方式用于水样点与地面落差过大（通常超过2米）的情况，自吸泵用于水样点与地面落差少于2米的情况。 |
| 维护周期： | 如果每天测量24个样，则每半年更换一次试剂，其他情况可依次类推，试剂消耗成本为每年不超过1000元；根据实际水样情况每三个月清洗一次外部取样泵的过滤网；每六个月清洗一次定量管或选择更换一次定量管。 |
| 预处理装置： | 预处理装置在每次测量完毕后会自动进行冲洗维护，同时预处理装置单独具有控制箱，可单独人工进行清洗维护。 |
| 二次污染： | 所用化学试剂均全部回收，不存在对外直接排放。 |
| 数据传输： | 能同时提供4—20 mA、RS232、RS485、GPRS等多种数据传输接口，其实通过该方式实际上就相当于该产品已经集成了数据采集仪，通过该仪器可将测量结果直接传送到环保局；其中GPRS传输方式需单独定制。 |
| 环境温度： | +5°C到+40°C，要求用户在仪器安装点保持水样不会结冰，在室外工程安装上需要考虑进行水管保温以防止冬天结冰堵塞水管。 |
| 机械尺寸： | 500 mm x 780 mm x 320 mm，安装时可与预处理装置上下叠放于地面或单独悬挂于墙壁上。 |
| 重量： | 约30 kg |
| 电源： | (220±20) VAC /(50±0.5) Hz |
| 功耗： | 约100 W |
3.3总铜在线丝瓜视频网页版仪
| 测量方法： | 紫外消解，特性显色法测定，能准确测量地表水、地下水和工业废水中各种价态铜的总含量，所用方法完全符合中国国家标准GB 7474-87 |
| 测量范围： | （0.1—10）mg/L |
| 测量准确度： |
准确度: <3%， 重复性: <3%， |
| 零点漂移 | ± 0.05mg/L |
| 量程漂移 | ± 10% |
| MTBF（无故障运行时间） | ≥720 h/次 |
| 实际水样比对误差值 | ±10% |
| 测量方式： | 可实现多种选择，定时测量可实现每天在任何用户想丝瓜视频网页版的时间来启动仪器进行测量；等时测量可实现每天固定时间间隔每几个小时自动启动仪器进行测量；连续测量可实现自动一个接一个的样品测量，可用于产品验收和相关技术认证；手动测量可实现用户现场随时启动测量，可用于现场实验比对和设备安装调试。 |
| 测量耗时： | 15—60min可任意设定，短时间为15min，消解时间可任意设定，目的是保证任何水样都能反应完整，通过测量时间的设定保证了任何水样通过该仪器测量都能准确获得检测结果。 |
| 紫外消解方式： | 采用丝瓜视频在线播放科技独有的紫外消解技术，通过该技术可缩短测量时间。 |
| 消解时间： | 5—60min，可任意设定，仪器会自动判断样品消解所需的时间，从而实现了兼顾缩短测量时间和提高测量准确度这两大优势。 |
| 校正方式： | 自动定时校正或手动校正，其中校正用标准溶液可按用户水样实际铜含量范围按就近原则进行配置和设定，因为用户要丝瓜视频网页版的水样一般都局限在一定的范围内，通过就近原则配制与用户实际水样总铜含量接近的标准溶液来校正仪器可大大调高测量的准确度。 |
| 试剂消耗： | 每次测量每种试剂仅消耗1mL，测量完后试剂被排放到一个大容量的回收容器中，整体试剂更换时间大大延长。 |
| 仪器内部取样： | 采用注射泵，注射泵与蠕动泵相比特点是寿命长，不存在像泵管等这样的易老化部件，注射泵使用寿命可伴随仪器终生，每一年只须更换一次注射器就可以了。 |
| 仪器外部取样： | 分别提供潜水泵和自吸泵两种方式，一般潜水泵方式用于水样点与地面落差过大（通常超过2米）的情况，自吸泵用于水样点与地面落差少于2米的情况。 |
| 维护周期： | 如果每天测量24个样，则每3个月更换一次试剂，其他情况可依次类推，试剂消耗成本为每年不超过3000元；根据实际水样情况每三个月清洗一次外部取样泵的过滤网；每六个月清洗一次定量管或选择更换一次定量管；根据实际水样每一年更换一次预处理装置中的过滤模块，成本不超过2000元。以上维护所需更换部件至少一年内均为免费更换。 |
| 预处理装置： | 多台产品可同时共用一个预处理装置，预处理装置在每次测量完毕后会自动进行冲洗维护，同时预处理装置单独具有控制箱，可单独人工进行清洗维护。 |
| 二次污染： | 所用化学试剂均回收，不存在对外直接排放。 |
| 数据传输： | 提供4—20 mA、RS232、RS485、GPRS等多种数据传输接口，其实通过该方式实际上就相当于该产品已经集成了数据采集仪，通过该仪器可将测量结果直接传送到环保局；其中GPRS传输方式需单独收费，提供4—20 mA接口是为了方便与用户其他设备连接，国内产品一般不能提供该接口；提供RS485是为了方便远程传输数据到用户监控中心或利用我公司环保信息化监控平台软件进行网络化管理和远程控制仪器。 |
| 环境温度： | +5°C到+40°C，要求用户在仪器安装点保持水样不会结冰，在室外工程安装上需要考虑进行水管保温以防止冬天结冰堵塞水管。 |
| 机械尺寸： | 500 mm x 780 mm x 320 mm，安装时可与预处理装置上下叠放于地面或单独悬挂于墙壁上。 |
| 重量： | 约30 kg |
| 电源： | (220±20) VAC /(50±0.5) Hz |
| 功耗： | 约100 W |
3.4总锌在线丝瓜视频网页版仪
| 测量方法： | 高温酸化消解，将所有形态的锌转化成同一价态，在掩蔽掉其他干扰离子后显色测量地表水和工业废水中各种锌的总含量，测量结果符合中国国家标准GB 7472-87 |
| 测量范围： | （0.1—10）mg/L |
| 测量准确度： |
准确度: <3%， 重复性: <3%， |
| 零点漂移 | ± 0.05mg/L |
| 量程漂移 | ± 10% |
| MTBF（无故障运行时间） | ≥720 h/次 |
| 实际水样比对误差值 | ±10% |
| 测量方式： | 可实现多种选择，定时测量可实现每天在任何用户想丝瓜视频网页版的时间来启动仪器进行测量；等时测量可实现每天固定时间间隔每几个小时自动启动仪器进行测量；连续测量可实现自动一个接一个的样品测量，可用于产品验收和相关技术认证；手动测量可实现用户现场随时启动测量，可用于现场实验比对和设备安装调试。 |
| 测量耗时： | 15—60min可任意设定，短时间为15min，消解时间可任意设定，目的是保证任何水样都能得到相应的反应，通过测量时间的设定保证了任何水样通过该仪器测量都能准确获得检测结果。 |
| 消解方式： | 可定制丝瓜视频在线播放科技独有的紫外消解技术，通过该技术可缩短测量时间。 |
| 消解时间： | 5—30min，可任意设定，仪器会自动判断样品消解所需的时间，从而实现了兼顾缩短测量时间和提高测量准确度这两大优势。 |
| 校正方式： | 自动定时校正或手动校正，其中校正用标准溶液可按用户水样实际锌含量范围按就近原则进行配置和设定，因为用户要丝瓜视频网页版的水样一般都局限在一定的范围内，通过就近原则配制与用户实际水样总锌含量接近的标准溶液来校正仪器可大大调高测量的准确度。 |
| 试剂消耗： | 每次测量过程中每种试剂仅消耗1mL，测量完后试剂被排放到一个大容量的回收容器中，整体试剂更换时间大大延长。 |
| 仪器内部取样： | 采用注射泵，注射泵与蠕动泵相比特点是寿命长，不存在像泵管等这样的易老化部件，注射泵使用寿命可伴随仪器终生，每一年只须更换一次注射器就可以了。 |
| 仪器外部取样： | 分别提供潜水泵和自吸泵两种方式，一般潜水泵方式用于水样点与地面落差过大（通常超过2米）的情况，自吸泵用于水样点与地面落差少于2米的情况。 |
| 维护周期： | 如果每天测量24个样，则每3个月更换一次试剂，其他情况可依次类推，试剂消耗成本为每年不超过3000元；根据实际水样情况每三个月清洗一次外部取样泵的过滤网；每六个月清洗一次定量管或选择更换一次定量管；根据实际水样每一年更换一次预处理装置中的过滤模块，成本不超过2000元。以上维护所需更换部件至少一年内均为免费更换。 |
| 预处理装置： | 多台产品可同时共用一个预处理装置，预处理装置在每次测量完毕后会自动进行冲洗维护，同时预处理装置单独具有控制箱，可单独人工进行清洗维护。 |
| 二次污染： | 所用化学试剂均回收，不存在对外直接排放。 |
| 数据传输： | 提供4—20 mA、RS232、RS485、GPRS等多种数据传输接口，其实通过该方式实际上就相当于该产品已经集成了数据采集仪，通过该仪器可将测量结果直接传送到环保局；其中GPRS传输方式需单独收费，提供4—20 mA接口是为了方便与用户其他设备连接，国内产品一般不能提供该接口；提供RS485是为了方便远程传输数据到用户监控中心或利用我公司环保信息化监控平台软件进行网络化管理和远程控制仪器。 |
| 环境温度： | +5°C到+40°C，要求用户在仪器安装点保持水样不会结冰，在室外工程安装上需要考虑进行水管保温以防止冬天结冰堵塞水管。 |
| 机械尺寸： | 500 mm x 780 mm x 320 mm，安装时可与预处理装置上下叠放于地面或单独悬挂于墙壁上。 |
| 重量： | 约30kg |
| 电源： | (220±20) VAC /(50±0.5) Hz |
| 功耗： | 约100 W |
3.5总砷在线丝瓜视频网页版
显著特点：
v 稳定、可靠
为适应工业和环境在线的要求，电气部分和化学管路部分隔离，简单稳定的光学检测装置保证了仪表可长时间稳定运行。
v 便于安装
分析仪成功通过了一系列的测试以便于安装和设定，安装时只需连接药剂、样品、废液管路和电源线，设定好参数就可以启动。
v 自动校正
仪表根据用户选择的校正时间来终止分析执行校正，检查并存储新的校正参数。
v 测量间隔
用户可以设定，在两次测量之间分析仪保持在待机模式，避免了药剂浪费。
优点：
■ 全自动运行；
■ 长时间自控，低维护量，低运行成本；
■ 低药剂消耗，预备时间短；
■ 维护简单，不需特殊的电工培训；
■ 电气部分和化学部分隔离；
■ 采用嵌入式控制系统智能化控制，全自动运行；
■ 采用大屏幕彩色液晶触摸屏显示丝瓜视频网页版结果和人机对话，可存储至少一年有效数据；
■ 具有自我诊断功能，能识别是否缺少水样；
■ 标准4-20mA模拟输出，选件RS232及相应软件可与本地或远程PC相连接，以实现远程控制；
■ 断电后,具有来电自启动功能。
| 技术参数 | |
| 测量原理 | 逐出比色法 |
| 比色计 | 660nm |
| 测量类型 | 循环测量 |
| 测量间隔 | 可任意设定 |
| 测量时间 | 约30分钟 |
| 测量范围 | 0-0.5/1ppm，其它量程亦可 |
| 最低检出限 | 0.01mg/l |
| 重现性 | 3% |
| 信号输出 | 标准4—20mA模拟输出，最大负载400欧姆或0—5V，其它RS485或RS232可选 |
| 信号输入 | 1路分析，1路校正 |
| 报 警 | 1路高限报警，1路校正 |
| 样品和废液的输送 | 无压；样品温度：10-30℃ |
| 药剂更换 | 3~4周根据运行温度有所改变 |
| 环境温度 | 5—40℃ |
| 防护等级 | IP55 |
| 电 源 | 供电电源：220VAC |
| 重 量 | 35kg（不包括药剂） |
| 尺 寸 | 500 mm x 780 mm x 320 mm |
3.6 pH861在线pH计
测定原理：玻璃电极法。
温度测量：铂电阻测量法
性能参数：
| 项目 | 性能 |
| pH测定范围 | 0～14.0 |
| 温度测量范围 | 0~100℃，精度0.1℃。 |
| pH测定重现性 | ± 0.1pH 以内 |
| pH测定漂移 | ± 0.1pH 以内 |
| MTBF | ≥720 h/次 |
| pH测定实际水样比对试验80%绝对误差值 | ± 0.5pH 以内 |
| 安装方式 | 插入式 |
3.7 GFM明渠流量计
1）方法原理
用超声波发射波和反射波的时间差测量标准化计量堰（槽）内的水位，通过变送器用ISO流量标准计算法换算成流量。
2）性能参数
工作电压和频率：单相（220±20）V，频率（50±0.5）Hz。
传感器：
测量范围：0-3m,可调，精度1%；
环境温度：-10-60℃；
盲区：≤0.25m；
稳定性：12个月内1%；
重复性：≤0.5%。
变送器：
环境温度：-10-50℃；
内置标准转换算法；
带现场显示，带累积量输出, 累积流量范围：99999999m3；
显示精度：测量值0.5%；
测量误差：平静水面最大量程的0.2%；
分辨率：1mm。
丝瓜视频网页版仪安装与调试

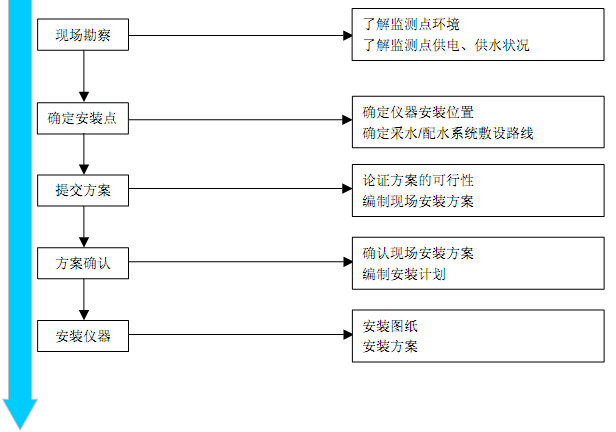

1、丝瓜视频网页版仪安装与调试
2、丝瓜视频网页版仪安装

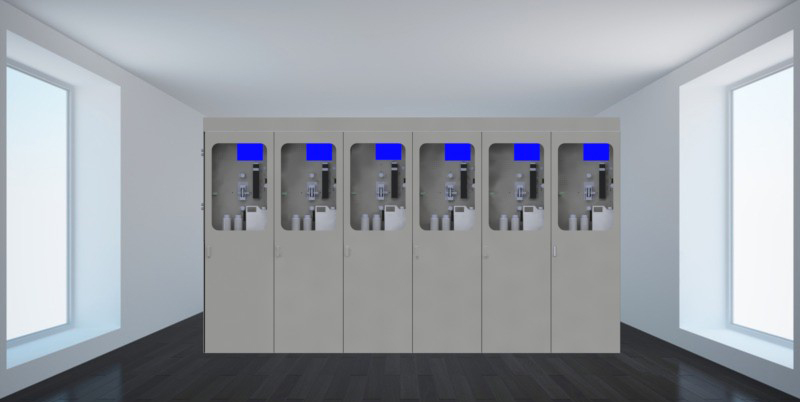

立体安装图
3安装调试说明
3.1.应视现场情况决定预处理单元采用室内还是室外安装方式。
3.2预处理单元与主机的连接距离不能超过 3米。
3.3依据现场水质情况选用相关规格的堰、槽，为丝瓜视频网页版排放口流量及相关仪器选型提供依据。
3.4依据安装规范进行仪器的安装。
3.5仪器安装完成后，记录相关信息，根据使用说明书调试仪器。

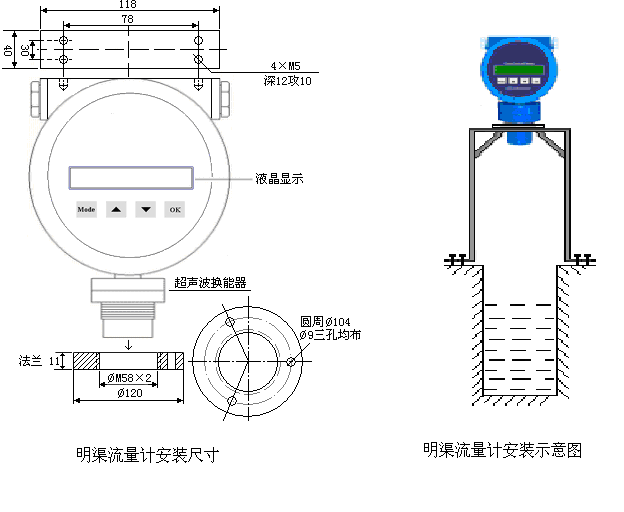

其中超声波明渠流量计的安装如下图所示：
数据传输

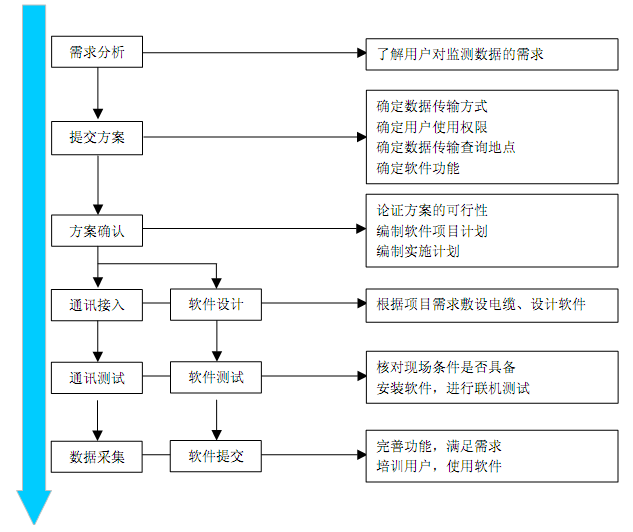

1、数据传输流程
2、数据采集及组网

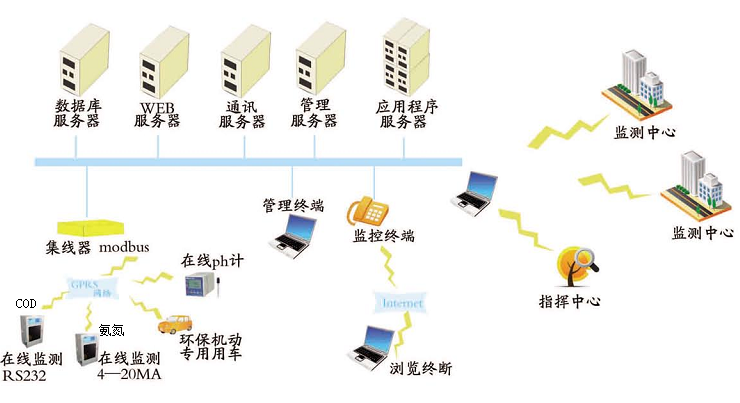

数据传输与组网图
3通讯方式及协议如下：
此通讯协议根据参照《污染源在线自动监控系统数据传输标准》。用于被检查仪器与数据采集仪之间的通讯。
· 采集接口：标准RS-232串行接口。
· 串口参数参数配置：波特率：9600；数据位：8位；停止位：1位；校验位：无；

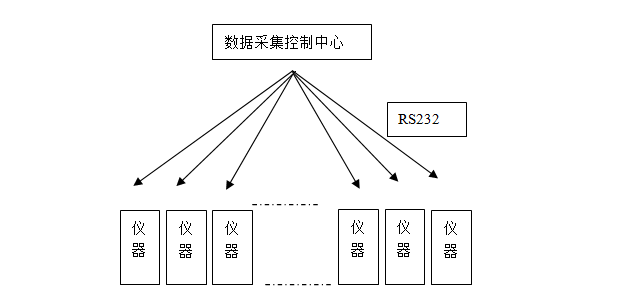

· 系统结构：
通讯方式采用被检仪器主动上传数据，上传时间根据厂家仪器制定，建议30秒上传一次（具体通信时间在仪器上可设）。
· 通讯协议格式：

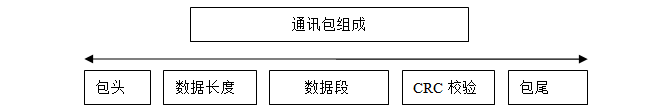

1.数据结构：
| 名称 | 类型 | 长度 | 描述 |
| 包头 | 字符 | 2 | 固定## |
| 数据段长度 | 十进制整数 | 4 |
数据段的ASCII字符数。 例如：数据段的字符数为255，则写为0255 |
| 数据段 | 字符 | 0<=n<=1024 | 变长数据 |
| CRC校验 | 十六进制整数 | 4 | 数据段的校验结果，例如 4B30，如果CRC 错，无法上传。 |
| 包尾 | 字符 | 2 | 固定为<CR><LF>(回车换行) |
2.上传数据举例：
##0077ST=32;CN=2011;PW=;MN=;CP=&&DataTime=20080731155849;024-Rtd=0.00,024-Flag=N&&8487
3.例子说明：
##：为包头。
0077：数据段长度。
ST=32;CN=2011;PW=;MN=;CP=&&DataTime=20080731155849;024-Rtd=0.00,024-Flag=N&&：为数据段。
8487：为CRC校验码。
024：为六价铬污染因子编码，详见HJ/ T 212—2005或下列说明中第8条。
说明：
1)不同参数之间采用“;”（分号）间隔，参数与标志之间用“,”（逗号）间隔。
2)CRC校验采用标准的CRC16算法(查表法)，参见本文档中提供的校验码计算程序。
3)《污染源在线自动监控系统数据传输标准》中只需要编写实时数据采集部分。
4）上传实时数据时不需要上传请求应答指令，直接上传污染物实时数据即可。
5）CRC校验码验证的正确性可通过HJ/212-2005校验码程序验证。
6）DataTime字段为数据产生的时间，位数为14位（年月日时分秒）。
7）在上传数据包时注意区分字符大小写。
8）下表为各种不同重金属污染因子在通讯协议中的编码表
| 编码 | 污染因子 | 备注 |
| 020 | 总汞 | / |
| 022 | 总镉 | / |
| 023 | 总铬 | / |
| 024 | 六价铬 | / |
| 026 | 总砷 | / |
| 027 | 总铅 | / |
| 028 | 总镍 | / |
| 029 | 总铜 | / |
| 030 | 总锌 | / |
| 031 | 总锰 | / |
| 032 | 总铁 | / |
